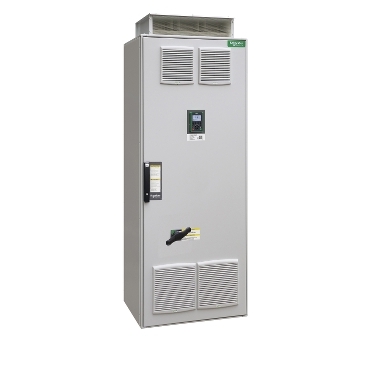

Altivar Process ATV660 frekvenciaváltó, THDI<44%, 500kW, 3f, 400VAC, IP23, szekrényes, vonali- és motorfojtóval ATV660C50Q4X1
18 623 Ft
ATV660C50Q4X1
Altivar Process ATV660 frekvenciaváltó, THDI<44%, 500kW, 3f, 400VAC, IP23, szekrényes, vonali- és motorfojtóval
Altivar Process ATV660 frekvenciaváltó, THDI<44%, 500kW, 3f, 400VAC, IP23, szekrényes, vonali- és motorfojtóval
| Szekrény színe | light grey (RAL 7035) |
| Diszkrét bemeneti logika | pozitív logika (forrás) (DI1...DI6), < 5 V (állapot 0), > 11 V (állapot 1) |
| Termék rendeltetési helye | szinkron motorok |
| Motorkábel javasolt keresztmetszet | 5 x (3 x 120 mm²) (normál igénybevétel) |
| Energiahatékonysági tényező | 0.98 |
| Teljesítményveszteség W-ben | 13330 W, összesen és fázisonként (normál igénybevétel) |
| Fázis áram | 846 A -400 V (normál igénybevétel) |
| Analóg kimeneti típusa | szoftverrel konfigurálható feszültség AQ1, AQ3: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit |
| Gyorsítási és lassítási rámpák | S, U vagy felhasználóra szabva |
| EMC szűrő | integrált megfelel EN/IEC 61800-3, C4 kategória, árnyokolt kábel mellett 150 m maximális mottorkábel hossz |
| Termékválaszték | Altivar Process ATV600 |
| Fizikai interfész | 2-vezetékes RS 486 esetén Modbus soros kapcsolat |
| Szabványok | EN/IEC 60204-2 |
| Frekvenciaváltó kimeneti frekvencia | 0.1-500 Hz |
| Villamos csatlakozás | eltávolítható csavar terminál blokk, szorító kapacitás: 0.5...10 mm² esetén Irányítás |
| Termékbizonyítvány | ATEX Cat 3G |
| Védelem típusa | motor: hővédelem a hajtáson keresztül |
| Aszinkron motor vezérlőprofil | variable torque standard |
| Maximális kapcsolási áram | relé kimenet R1, R2, R4 mellett rezisztív terhelés, cos phi = 1 : 3 A -250 V AC |
| Relékimenetek száma | 3 |
| Váltási mód | félduplex, teljes duplex, automatikus negálás Ethernet IP/Modbus TCP/MD-Link |
| Tartozékok | szekrény Spacial SF |
| Elektromágneses kompatibilitás | gyors villamos tranziens/impulzus védettség teszt 3A szint megfelel IEC 61000-4-2 3. szint |
| A környezeti levegő hőmérséklete a működéshez | -10-0 °C nélkül (tokozatfűtés opcióval) |
| Adatformátum | 8 bites, konfigurálható páratlan, páros vagy nincs paritás esetén Modbus soros kapcsolat |
| Szigetelési ellenállás | > 1 MOhm 50/60 Hz |
| Ütésállóság | 4 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek |
| Termék vagy alkatrész típusa | VAV szabályozó |
| Jelölés | CE |
| Környezeti jellemző | vegyi szennyezéssel szembeni ellenállás 3C3 osztály megfelel EN/IEC 60721-3-3 |
| Látszólagos teljesítmény | 586 kVA -400 V (normál igénybevétel) |
| Rezgési ellenállás | 1,6 mm (f= 3-10 Hz) megfelel IEC 60068-2-6 |
| Fázisok hálózatszáma | 3 fázis |
| Hűtőlevegő mennyiség | 1740 m3/h esetén áramellátás |
| Nettó súly | 650 kg |
| Frekvencia felbontás | dolly: 0,1 Hz |
| Mélység | 664 mm |
| Relékimenet típusa | konfigurálható relé logika R1: hibarelé NO/NC villamos tartósság 100000 ciklus |
| Pontosság | +/- 0,6% AI1, AI2, AI3 60 °C-os hőmérséklet-változásra analóg bemenet |
| IP védettségi fok | IP23 megfelel IEC 61800-7-201 (CiA 402) |
| Motorteljesítmény kW | 500 kW esetén normál igénybevétel |
| Kapcsolási frekvencia | 2...8 kHz állítható leértékelési faktorral |
| Csatlakozó típusa | RJ45 (a kapcsoló elején) esetén Modbus soros kapcsolat |
| Maximális átmeneti áram | 990 A ideig 60 s 10 percenként (normál igénybevétel) |
| Bemeneti kompatibilitás | DI1...DI6: diszkrét bemenet 1. szint PLC megfelel EN/IEC 61131-2 : 2003 |
| Engedélyezhető ideiglenes áram növekedés | 1.1 x In ideig 60 s (normál igénybevétel) |
| Analóg bemenetek száma | 3 |
| Motorcsúszás-kompenzáció | elnyomható |
| Zajszint | 71 dB megfelel 86/188 / EEC - fizikai anyagok (zaj) irányelv |
| [Us] névleges betáplálási feszültség | 380...415 V - 10 % |
| Szennyezési fok | 2 megfelel EN/IEC 61800-5-1 |
| Kommunikációs port protokoll | Modbus TCP |
| Átviteli keret | RTU esetén Modbus soros kapcsolat |
| Analóg kimenetek szám | 2 |
| Átviteli ráta | 10/100 Mbit/s esetén Ethernet IP/Modbus TCP/MD-Link |
| Környezeti levegő hőmérséklete a tároláshoz | -25-70 °C |
| Minimális kapcsolóáram | relé kimenet R1, R2, R4: 5 mA -24 V DC |
| Hozzáférés módszere | slave Modbus TCP |
| Frissítési idő | relé kimenet (R1, R2, R4): 5 ms (+/- 0.5 %) |
| Hűtés típusa | kényszerített áramlás |
| Magasság | 2150 mm |
| Folyamatos kimeneti áram | 900 A -2.5 kHz esetén normál igénybevétel |
| Relatív páratartalom | 5-95 % kondenzáció nélkül megfelel IEC 60068-2-30 |
| Szigetelés | táp és vezérlő kapcsok között |
| Diszkrét bemenet száma | 8 |
| Termék specifikus alkalmazás | folyamat és alkalmazások |
| Helyi jelzés | LCD képernyő előlap gépkezelő regisztrációs mód |
| Összeszerelés | in floor-standing enclosure compact version |
| Rövidzárlat-védelem | belső: 400.0 A 3 aR biztosíték izolátor |
| Linaeritási hiba | AI1, AI2, AI3: +/- 0,15% a legnagyobb értékre esetén analaóg bemenetek és a kimenetek |
| Biztonsági funkció | STO (biztonságos nyomaték KI) SIL 3 esetén <= 100 ms |
| Címek száma | 1-247 esetén Modbus soros kapcsolat |
| Üzemi magasság | < 1000 m nélkül |
| Kimeneti feszültség | <= tápfeszültség |
| Kábelbemenet | bottom |
| Működési helyzet | függőleges +/- 10 fok |
| Névleges kapcsolási frekvencia | 2.5 kHz |
| Maximum THDI | <39 % teljes terhelés megfelel IEC 61000-3-12 |
| Polarizáció típusa | nincs impedancia esetén Modbus soros kapcsolat |
| Szélesség | 800 mm |
| Túlfeszültség kategória | III |
| Leállás fékezéssel | by DC injection |
| Diszkrét bemenet típusa | DI1...DI6 programozható, 24 V DC (<= 30 V), impedancia: 3.5 kOhm |
| Tápellátás | külső táplálás logikai bemenetekhez: 24 V DC elkülönítetlen (10-30 V), <1.25 mA, védelem típusa: túlterhelés és rövidzárlat elleni védelem |
| Analóg bemenet típusa | AI1, AI2, AI3 szoftverrel konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit |
| Kutatóvonal lsc | 50 kA esetén 100 ms |
| Készülék rövid neve | ATV661 |
| Betáplálási frekvencia | 50/60 Hz +/- 0,01 bar |
| Mintavételi időtartam | 2 ms +/- 0.5 % (DI1...DI4) - diszkrét bemenet |
| Szinkronmotor vezérlőprofil | állandó mágneses motor |
| Kiegészítő kártya | A csatlakozónyílás/B csatlakozónyílás: kommunikációs modul, Profibus DP V1 |
