PanelSet S3D

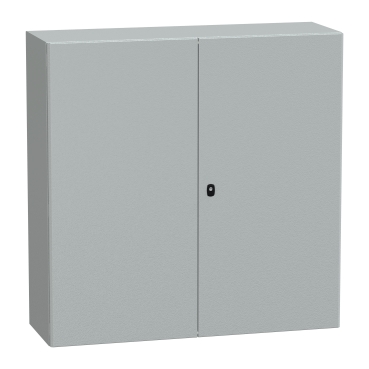

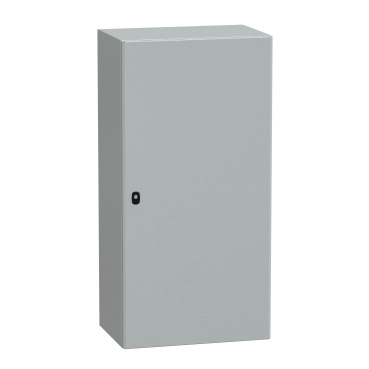

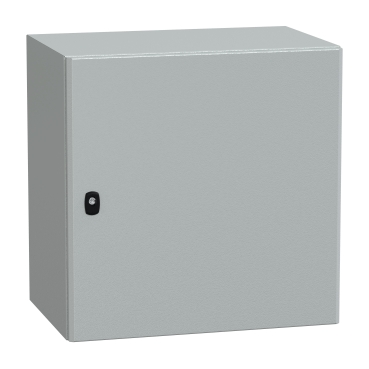

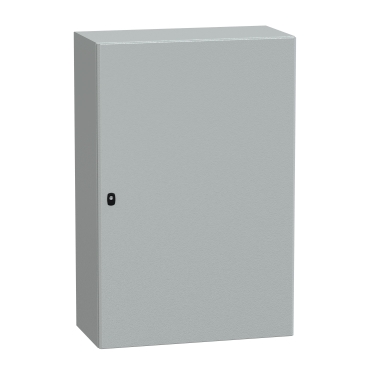

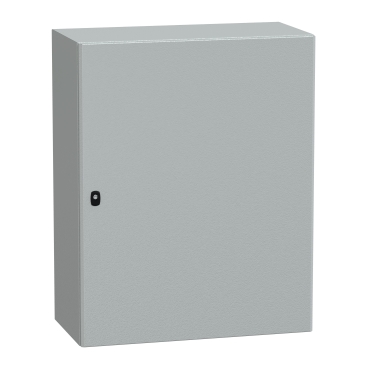

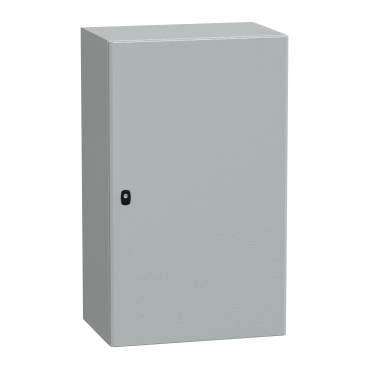

A Schneider Electric PanelSeT S3D a SeT Series termékcsalád részeként egy sokoldalú, robusztus és
moduláris fém fali szekrényrendszer, amelyet kifejezetten ipari automatizálási, vezérlési,
energiaelosztási és hálózati alkalmazásokhoz terveztek. A termékcsalád kiemelkedik a piacon
elérhető egyik legszélesebb mérettartománnyal, 300×200×150 mm-től egészen 1400×1000×300
mm-ig.
A szekrények egy darabból hajtogatott és hegesztett testtel készülnek, sima hátfallal és rendkívüli
merevséggel. A hegesztett keresztmerevítésű szerkezet nagy teherbírást és tartósságot biztosít, míg
a RAL 7035-ös epoxi-poliészter bevonat korrózióvédelemmel és letisztult megjelenéssel ruházza fel.
A lemezajtós kivitel IP66/IK10, az üvegajtós változat IP55/IK08 védelmet nyújt.
A PanelSeT S3D szekrények elérhetők szerelőlappal vagy anélkül, lemez vagy üveg ajtóval, és
számos előre konfigurált vagy egyedi méretben. Az ajtó könnyen levehető, megfordítható, 120°-ig
nyitható, 600 mm feletti magasságnál 3 ponton záródik. A dupla anyagvastagságú visszahajtás
további merevítést biztosít, a maximális terhelhetőség eléri az 50 kg/m²-t.
A széles kiegészítőválaszték része többféle szerelőlap (tele, perforált, szimmetrikus sínes),
kábelbevezető lemezek (acél, alumínium, gumi membrános), valamint gyorsan szerelhető zsanérok,
külső fali rögzítők, hegesztett földelőpontok, és EMC vagy ATEX kivitelekhez való elemek. Az S3D
szekrények akár zord ipari környezethez is igazíthatók – előre beépített kiegészítőkkel, egyedi
méretekben, alternatív színezéssel vagy speciális felületkezeléssel is rendelhetők.
A rendszer részeként elérhetők:
S3DEX (ATEX környezethez)
S3DM (elosztási célra)
S3DB (sorkapcsokhoz)
S3CM (vezérléshez)
VDM (19"-os hálózati alkalmazásokhoz)
A PanelSeT S3D szekrények valódi ipari szabvánnyá váltak, melyek biztosítják a rugalmas
konfigurációt, gyors telepítést és hosszú távú megbízhatóságot minden alkalmazási területen.
